应用
测量传感器Uw-MU用于将正弦交流电压转换和隔离成外加电压
直流和/或直流信号。 对于双输出类型，这些输出可在0-20 mA和0-10 V之间切换或
4-20 mA和2-10V。
功能
待测交流电压通过内部电压互感器传输到下游整流电路，该内部电压互感器用于
电隔离。 在那里产生的直流电压被放大并转换成外加直流电或外加直流电
直流电压。 输出无负载和短路。
仅对于“带电零”或双输出，需要辅助电压，不允许连接两个输出
输入变量正弦交流电压
额定值0-100 V，0-250 V，0-500 V和0-600 V
(在接地装置中为0-750 V)
额定频率50 Hz，60 Hz或400 Hz
能耗2-5 VA，“零电” 0.3-2 VA
永久超载1.2倍
高浪涌负载2倍，1 s
输出输出变量单输出或双输出
额定值0-20 mA / 500Ω负载或
0-10 V /最大负载10 mA
选件?“零电” 4-20 mA / 500Ω负载
(需要辅助电压)
?0-20 mA / 500Ω负载和0-10 V /最大。负载10 mA以及
4-20 mA / 500Ω负载和2-10 V /最大负载10 mA
可在正面切换
(需要辅助电压)
传输行为精度±0.5%(在额定值的10-100%时)
(辅助电压为额定值的0-100%)
10 Hz频率变化时的频率影响<0.05%
温度范围-15°C至+20°C至+30°C至+55°C
温度影响<0.1%在10 K
辅助电压影响否
负荷影响否
外部磁场影响无(400 A / m)
残留纹波<30 mVss
响应时间<400毫秒
最大开路电压24伏
最大电流限制过载时两倍
测试电压<500 V：输入，输出，辅助电压之间为4 kV
> 500 V：输入和输出之间为5.2 kV
4 kV输入/输出至辅助电压
辅助电压230 V AC±20%，45-65 Hz，2.5 VA
(带有“零位有效”和双重选项?110 V AC±20%，45-65 Hz，2.5 VA
输出和电压?24 V DC-15%至+ 25%，2 W
>仅500 V)?6-30 V AC + DC，2 VA
?36-265 V AC + DC，2 VA
尺寸外壳外壳A，(宽22.5毫米)A1页
重量190克
安装紧固按扣在35 mm高帽导轨上。根据DIN EN 60715
电气连接螺钉端子最大4平方毫米

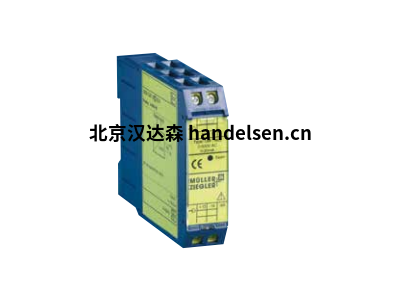

Muller+ Ziegler测量传感器Uw-MU
